¿Como crear un gráfico de cometa en Tableau?

¿Qué es un gráfico de cometa?


Un gráfico de cometa es una línea entre 2 puntos de datos, con un tamaño aplicado a cada punto para mejorar la “dirección de movimiento” entre ellos. Es una manera excelente de visualizar la diferencia a lo largo del tiempo.
En este tutorial usamos el gráfico de cometa para analizar la evolución de la población de España, por provincias, entre los años 1900 y 2020.
Podéis descargar la fuente de datos al final de esta página.

Paso 1: Conectarse a la fuente de datos

Conectamos a la fuente de datos y abrimos una nueva hoja.

Paso 2: Crear dos parámetros de Fecha Inicio y Fecha Final

Creamos dos parámetros uno llamada fecha inicio y el otro fecha final para dar flexibilidad al usuario para poder personalizar el intervalo del tiempo.
Creamos el parámetro con el tipo de datos Date y agregamos los valores del campo Año, llamamos el parámetro Fecha Inicio.
Duplicamos el parámetro y llamamos este segundo parámetro Fecha Final.

Paso 3: Crear Población Inicio y Final

Para poder usar los parámetros tenemos que usarlos en un campo calculado ,para ello, creamos campos de población en fecha inicio y fecha final.

Paso 4: Crear Diferencia

Creamos otro campo calculado para calcular la diferencia entre la población entre la fecha final y fecha inicio.

Este campo los usamos para asignar color al gráfico a posteriori.

Paso 5: Arrastrar y Soltar

  1. Llevar el campo de provincia a filas.
  2. Llevar los valores de Medidas a columna y solo mantener población inicio y final de los valores de medidas.
  3. Cambiar la marca a línea.
  4. Llevar el campo de diferencia a color.
  5. Llevar el campo de nombres de medidas a tamaño.
  6. Llevar el campo de nombres de medidas a la ruta.

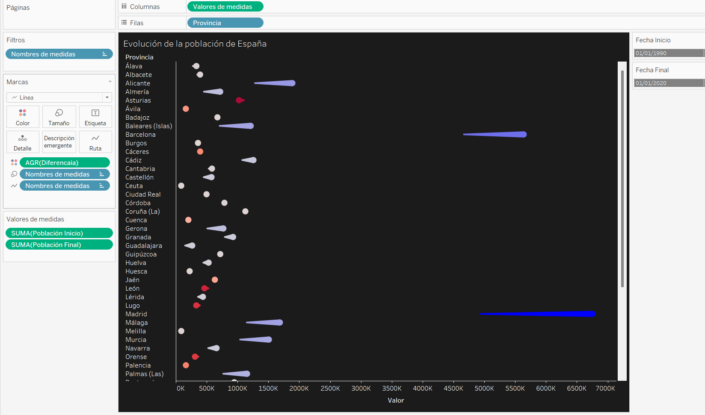

El resultado final sería un gráfico como este, donde el punto mas grande demuestra la población final y el pequeño la población del inicio.

La dirección de la cometa entre los puntos es para indicar si la población ha crecido o decrecido y también cuanto mas negativo sea la diferencia se colorea de un rojo mas intenso.

Fuente de datos: Población España

¡Espero que os haya sido útil!
